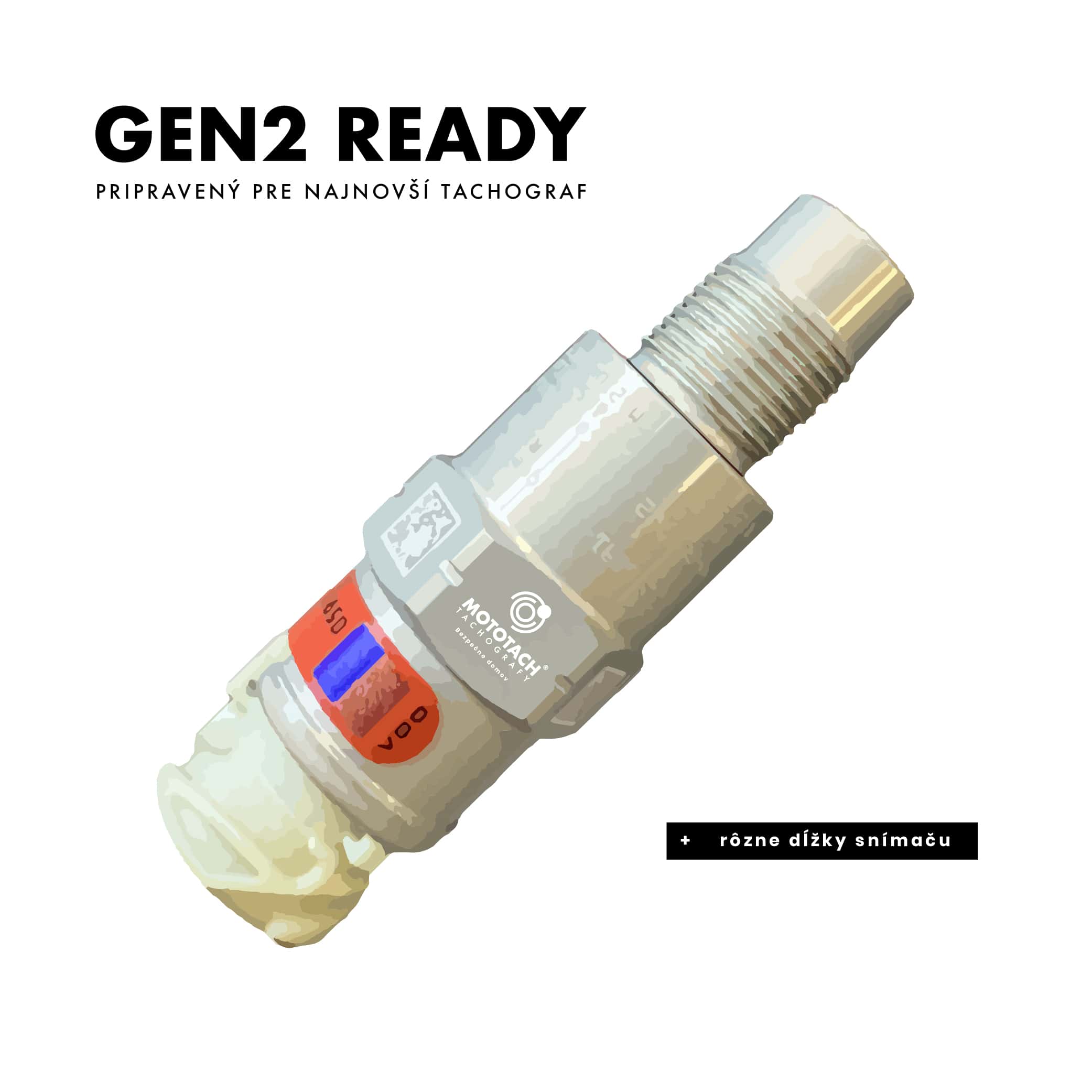

KITAS 4.0 (2185.20) je snímač rýchlosti pre systém inteligentného tachografu, ktorý vyhovuje legislatíve podľa vykonávacieho nariadenia (EÚ) 2018/502 (príloha 1C / 1C V2). Všetky vozidlá v EÚ, ktoré podliehajú ustanoveniam tohto nariadenia, musia byť vybavené inteligentným tachografovým systémom najneskôr od 15. júna 2019.
Snímač KITAS 4.0 je navyše interoperabilný so systémami tachografov podľa prílohy 1B1) nariadenia (ES) č. 1266/2009. Jeho Hallov integrovaný obvod umožňuje snímaču KITAS 4.0 bezkontaktné zaznamenávanie rýchlosti prevodovky vozidla. Signály sú následne spracované najnovšou generáciou mikroprocesorov. Okrem výstupu signálu vo forme reálneho času je tachografu k dispozícii aj šifrovaný dátový signál. Na tento účel sa používa nový typ bezpečnostného procesora, ktorý okrem najnovších kryptografických algoritmov využíva aj pokročilé riadenie bezpečnostných kľúčov.
Nová úroveň detekcie neoprávnených zásahov je dosiahnutá porovnaním dvoch signálov v tachografe a dodatočne inovatívnym spôsobom ex

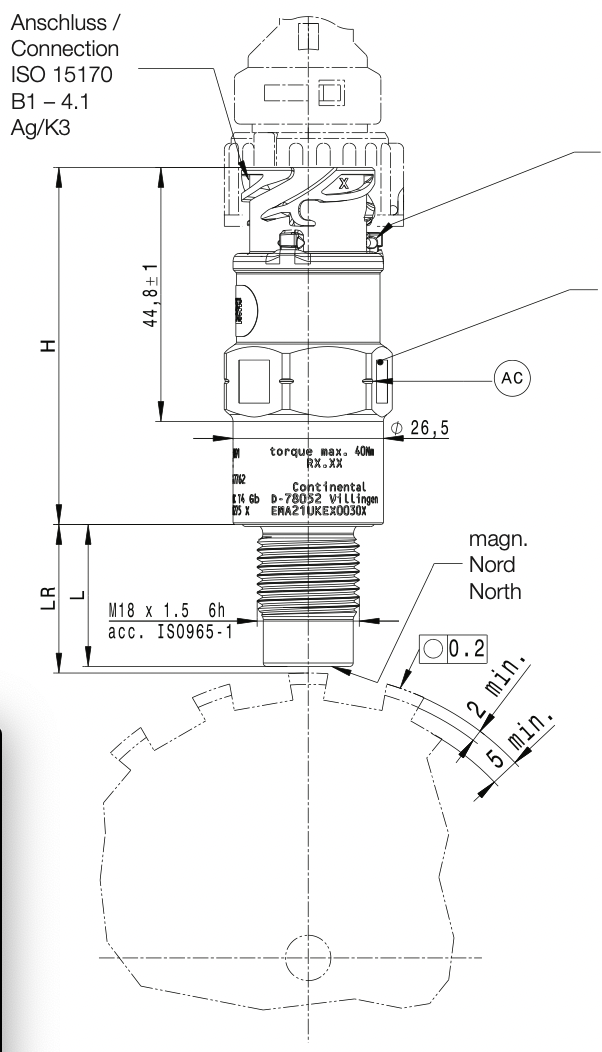

Dĺžku snímaču merajte vždy od začiatku závitu (podložky/gumičky snímaču) až po koniec. Táto dĺžka je tiež označovaná ako L (Pozri tu) zatiaľ, čo vzdialenosť od prevodu je LR a celková dĺžka snímaču je L+H – Doťahovať momentnom max 40Nm
Technické informácie:
Prevádzkové napätie UE: 6,5 V až 9 V

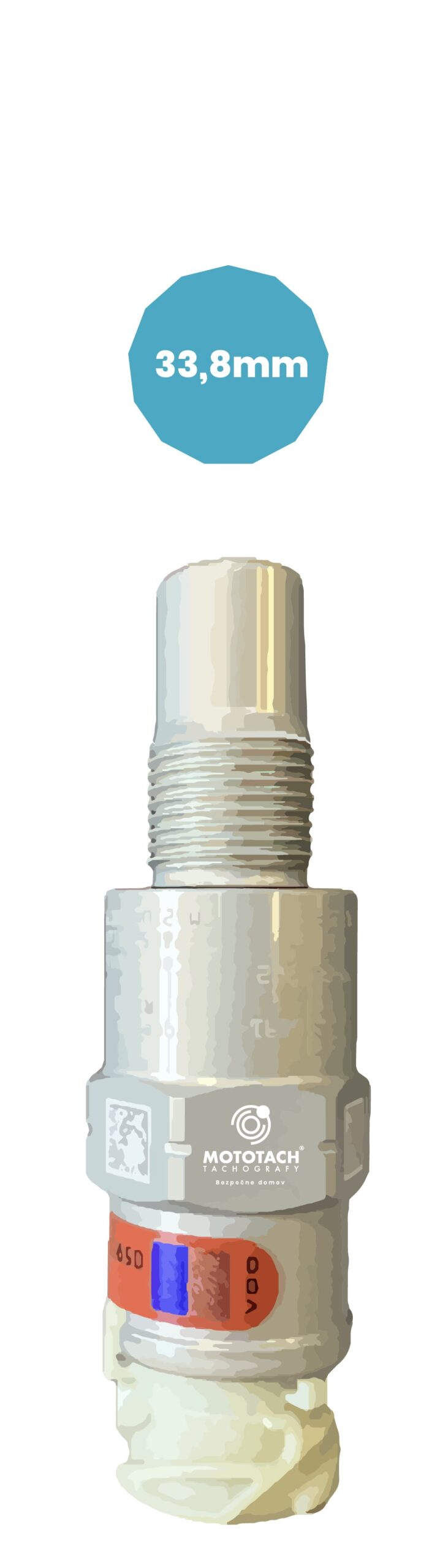

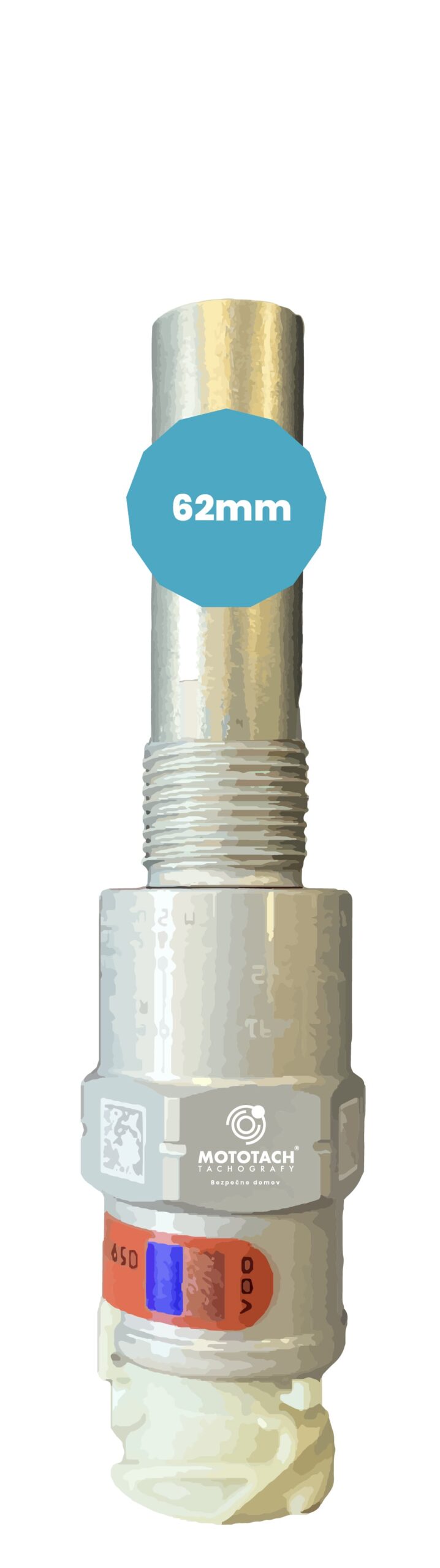

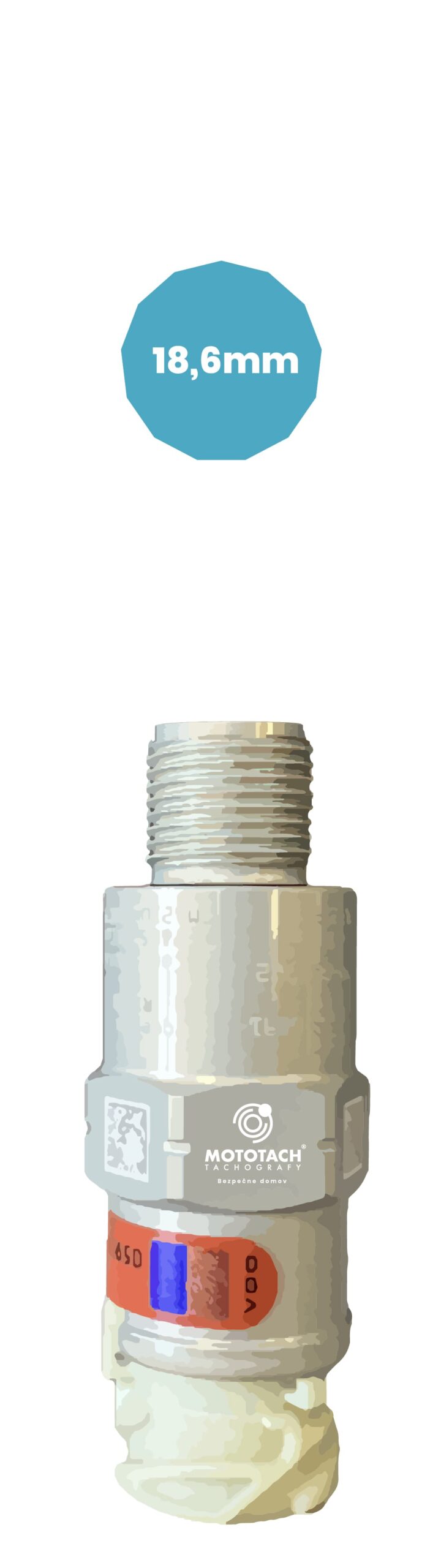

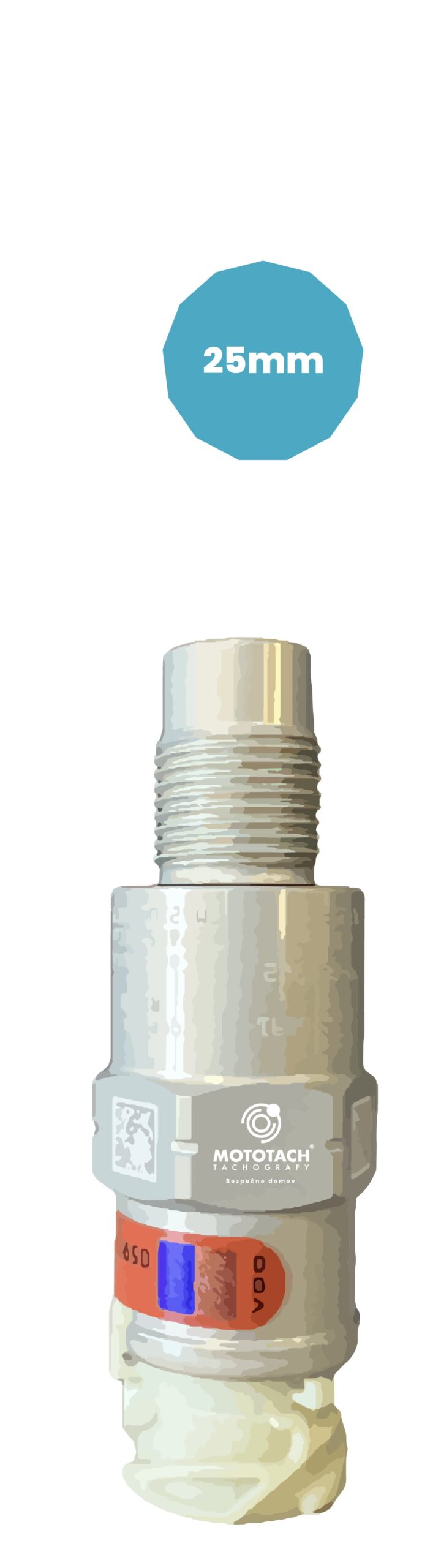

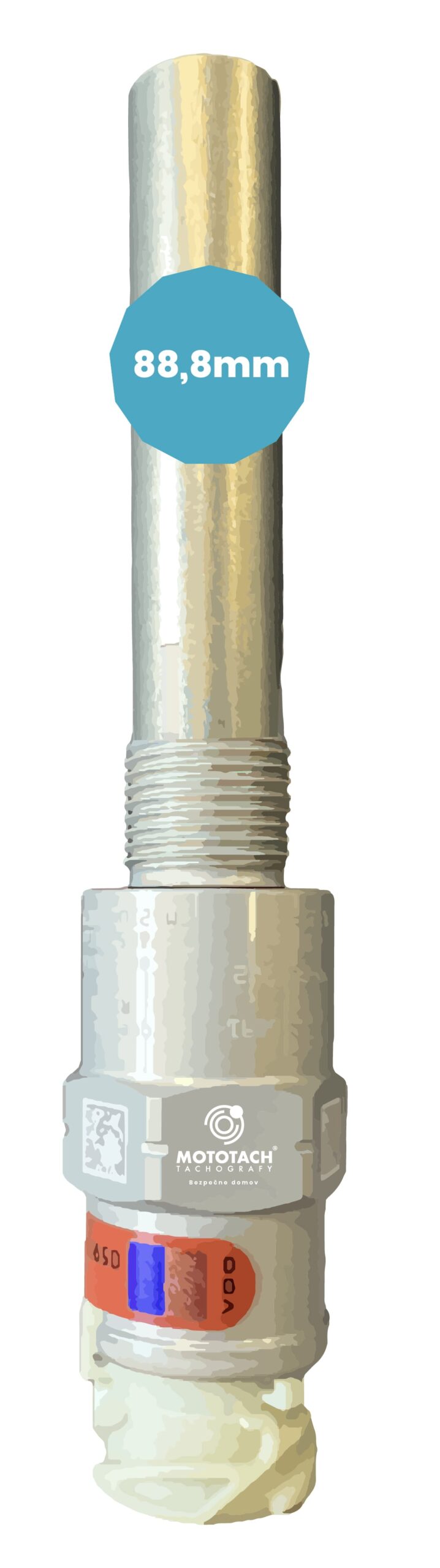

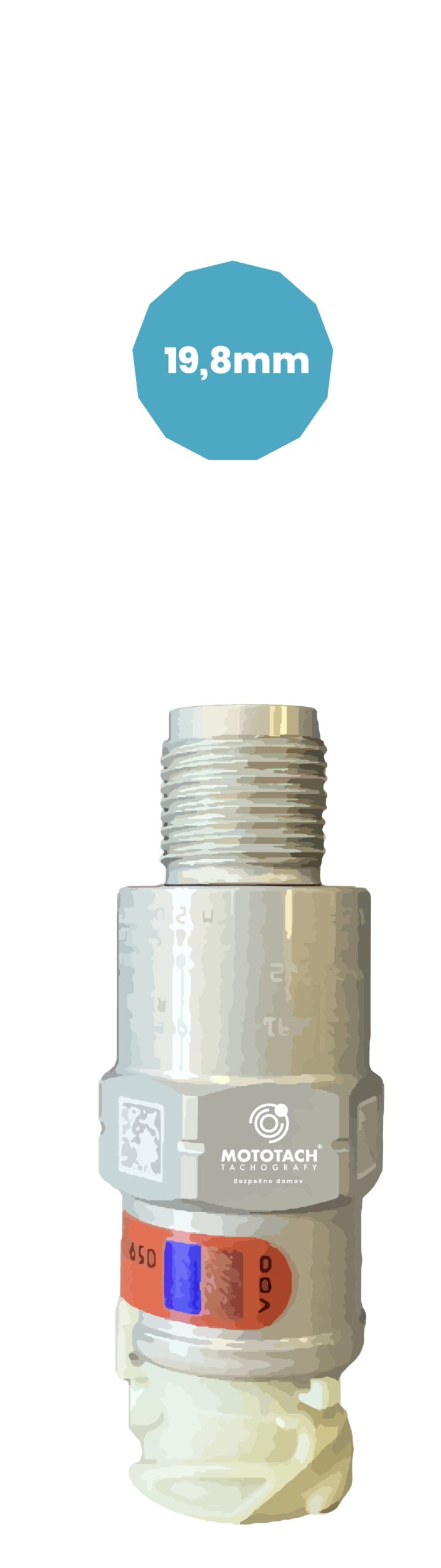

Rozmery (dĺžka v mm): 18 / 18,6 / 19,8 / 23,8 / 25 / 33,8 / 62 / 63,2 / 88,8 / 113,8
Spotreba energie: max. 15 mA
Varianty: Rozdeľovač vstupného signálu / Optimalizované externé pole
Prevádzková teplota: −40 °C až +145 °C alebo +120 °C
Hmotnosť: ADR (T4)
Všeobecné obmedzenie teploty: max. +120 °C až +145 °C
Odolnosť voči vibráciám pre ATEX aplikácie: 6 250 h
Skladovacia teplota: −40 °C až +120 °C
Stabilita voči nárazom: 1 000 g
(Pin 3) výstupný signál: Signál v reálnom čase
10 Hz až 3,5 kHz, 228 m/s² (max)
(Pin 3) formát signálu: Obdĺžnikový
Rozhranie ozubenia: Závit M18 × 1.5
(Pin 3) výstupná úroveň: 0,8 mm až 2,0 mm
Tesnenie: prostredníctvom O-krúžku
< 5 mT
Frekvenčný rozsah (Pin 4): Dátový signál
UL max = 0,8 V (pri I = 250 µA)
UH min = UE −1,5 V (pri I = −150 µA)
1 Hz až 2 000 Hz (1:1 delič)
1 Hz až 500 Hz (4:1 delič)
Obojsmerné rozhranie podľa ISO 16844-3 s rozšíreniami
Externé magnetické pole
Štandardný konektor senzora: podľa ISO 15170-1
Kryt: Eloxovaný hliník
(Pin 4) dátová úroveň:
Ulow out = 1,0 V (pri I = 1 mA)
UHigh out = 5,4 V (pri I = −20 µA)
Ulow in = 1,2 V (pri I = −1 mA)
UHigh in = 5,2 V (pri I = −0,5 mA)
Výboj vzduchom: ±15 kV
Dotykový výboj: ±8 kV
32 V na 1 min pri 25 °C
ISO 7637 / CISPR 25 / ISO 11452
Trieda ochrany: ISO 20653:2013 IP6K7 + IP6K9K s pripojeným zväzkom
Bezpečnostná pečať podľa IPX9K s obmedzeniami
Fixácia momentom: Max. 40 Nm
